Capire come collegare un interruttore della luce serve soprattutto a evitare due errori banali: lavorare senza aver tolto davvero tensione e confondere i conduttori nella scatola. In questa guida ti mostro cosa controllare prima di intervenire, come leggere i fili, come fare il cablaggio di un comando semplice e quando invece il circuito richiede uno schema diverso. Se stai ristrutturando, troverai anche indicazioni utili su posizione del comando, varianti più comuni ed errori che fanno perdere tempo.
Le cose da sapere prima di intervenire su un punto luce
- Prima si isola il circuito dal generale, poi si verifica l’assenza di tensione con uno strumento adatto.
- In un comando luce semplice il cablaggio deve restare pulito: un ingresso e un ritorno verso la lampada, senza improvvisazioni sui conduttori.
- I colori aiutano, ma non bastano da soli: nei vecchi impianti serve sempre una verifica reale dei fili.
- Se il comando è un deviatore, un invertitore, un dimmer o un modello con spia, lo schema cambia.
- La CEI 64-8 indica il comando luce in prossimità della porta, un dettaglio utile anche in ristrutturazione.
Cosa preparo prima di lavorare su un interruttore
Prima di aprire la scatola, io verifico tre cose: il quadro generale è disinserito, il circuito è davvero fuori tensione e ho davanti un interruttore adatto al tipo di comando che devo realizzare. BTicino, nelle sue istruzioni di installazione, insiste proprio su due punti che non saltarei mai: togliere tensione dal generale e affidarsi a personale qualificato quando il quadro non è chiaro o il dispositivo è particolare. In pratica, il tempo che perdi a prepararti è quasi sempre meno di quello che perderesti a correggere un cablaggio sbagliato.
| Strumento | A cosa serve | Perché lo uso |
|---|---|---|
| Tester bipolare | Verificare l’assenza di tensione | È il controllo che faccio sempre prima di toccare i conduttori |
| Cacciavite isolato | Svitare e serrare i morsetti | Riduce il rischio di contatti accidentali e lavora meglio nei frutti moderni |
| Spelafili | Rifinire l’estremità del conduttore | Evita di rovinare il rame quando devo rimettere mano ai fili |
| Telefono o etichette | Fotografare e segnare i collegamenti | Un’immagine prima dello smontaggio salva più impianti di quanto sembri |
| Morsetti compatibili | Giunzioni sicure, se servono | Meglio una connessione pulita che un filo lasciato “appoggiato” nella scatola |
Se il punto luce è vecchio o la scatola è piena di giunte, io faccio una verifica in più sulla profondità disponibile: forzare i cavi dietro al frutto è uno dei motivi più comuni di guasti e falsi contatti. Quando l’attrezzatura è pronta, il passaggio successivo è capire quali fili hai davvero davanti.
Come riconoscere fase, neutro e ritorno lampada
Nel punto luce di casa i colori aiutano, ma non bastano mai da soli. In un impianto recente di solito il blu è il neutro, il giallo-verde è la terra e gli altri colori identificano la fase o il ritorno lampada; negli impianti vecchi, però, puoi trovare combinazioni diverse e fili già scoloriti. Per questo io non scelgo mai un morsetto solo guardando il colore: prima verifico, poi collego.
| Colore o aspetto | Uso tipico | Nota pratica |
|---|---|---|
| Blu | Neutro | Di norma non entra in un interruttore semplice |
| Giallo-verde | Terra | Serve per la protezione, non per il comando della luce |
| Marrone, nero, grigio | Fase o ritorno verso la lampada | Va identificato con misura, non a occhio |
| Rosso o colori misti nei vecchi impianti | Possibili conduttori di comando | Qui l’errore di interpretazione è molto facile |
La distinzione utile, in pratica, è semplice: la fase porta alimentazione al comando, il ritorno lampada esce dal comando e va al punto luce, il neutro resta sul circuito della lampada. Se sul posto trovi fili non coerenti, ossidati o non identificabili, non fidarti dell’istinto: fermati e ricostruisci lo schema con misura. Da qui in poi si passa al cablaggio vero e proprio.

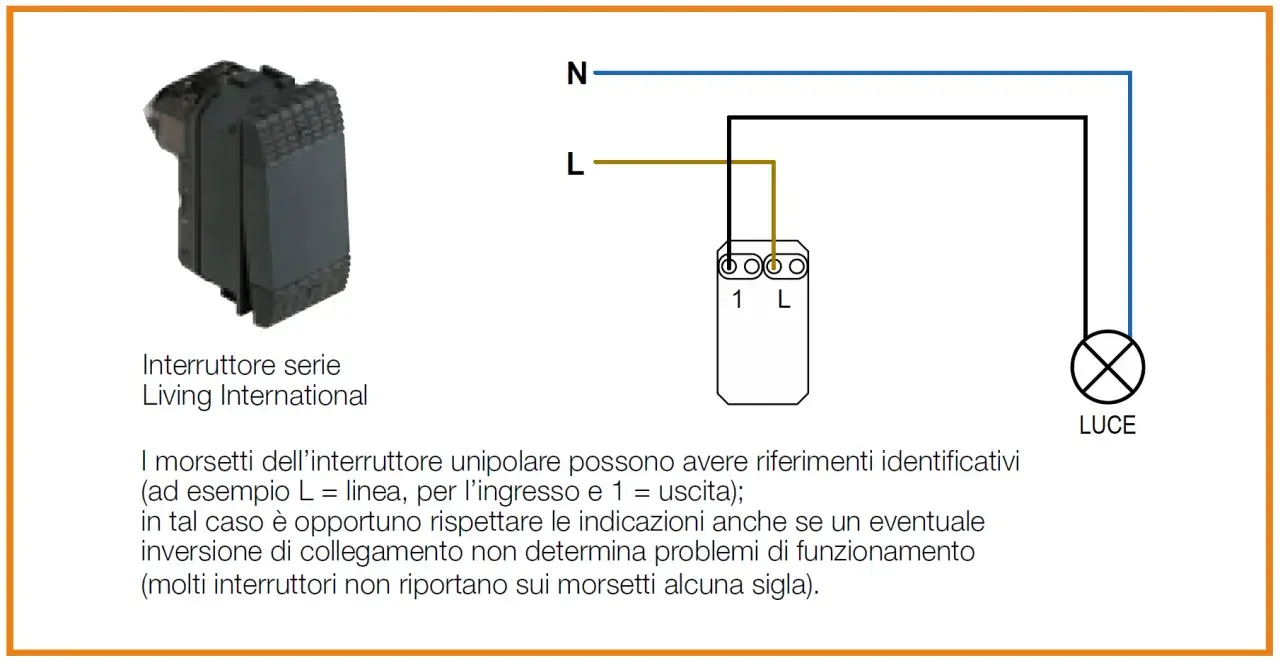

Il cablaggio corretto di un comando luce semplice
Per un interruttore unipolare classico il principio è essenziale: un conduttore entra, uno esce, e il comando apre o chiude il percorso della lampada. Io mi tengo sempre su una logica molto lineare, perché nei frutti domestici il problema non è la teoria ma la precisione del collegamento.
- Tolgo tensione dal generale e verifico con uno strumento adatto che il circuito sia davvero spento.
- Rimuovo placca e supporto con attenzione, senza tirare i fili.
- Fotografo la situazione iniziale, anche se il lavoro sembra banale.
- Individuo il morsetto comune o di ingresso, spesso segnato come L.
- Collego la fase in ingresso al morsetto comune.
- Collego il conduttore di uscita, cioè il ritorno lampada, al morsetto di comando o all’uscita indicata dal produttore.
- Controllo che nessun rame resti scoperto fuori dal morsetto.
- Riserro con decisione, ma senza forzare il filetto o spezzare il conduttore.
- Richiudo il frutto, riattivo il circuito e provo l’accensione più volte.
Se il tuo interruttore ha due morsetti equivalenti, l’orientamento spesso non cambia il funzionamento. Se invece vedi terminali marcati in modo diverso, non improvvisare: lì la logica del frutto conta più della memoria. Lo stesso vale per i modelli con spia, LED, dimmer o comandi smart, perché possono richiedere un collegamento aggiuntivo che un interruttore tradizionale non prevede.
La cosa che ricordo sempre è questa: un buon collegamento non si vede solo dal fatto che la lampada si accende, ma dal fatto che il frutto rimane stabile, ordinato e leggibile anche dopo mesi. Se però il tuo punto luce è comandato in modo diverso, serve fare un passo indietro e riconoscere lo schema giusto.
Quando non basta un interruttore semplice
Qui si sbaglia spesso, soprattutto durante una ristrutturazione veloce. Non tutti i punti luce si risolvono con un interruttore standard: se vuoi comandare la stessa lampada da più punti, o se il dispositivo ha una funzione diversa dalla semplice accensione, il collegamento cambia in modo concreto.
| Tipo di comando | Quando serve | Cosa cambia davvero |
|---|---|---|
| Interruttore unipolare | Una luce comandata da un solo punto | È lo schema più semplice e più adatto al classico punto luce domestico |
| Deviatore | Comando della stessa luce da due punti | Servono due deviatori e i conduttori di navetta |
| Invertitore | Comando della stessa luce da tre o più punti | Si inserisce tra i deviatori e rende il circuito più articolato |
| Bipolare | Quando serve un sezionamento più completo | Non è il sostituto automatico di un interruttore luce tradizionale |
| Dimmer | Regolare l’intensità luminosa | Funziona solo con lampade compatibili e con un cablaggio adatto |
Se stai sostituendo solo il vecchio comando, di solito conviene mantenere lo stesso tipo di dispositivo. Se invece vuoi aggiungere un secondo punto di comando, non basta cambiare frutto: va ripensato il circuito. In questi casi il risparmio sul pezzo singolo è minimo rispetto al rischio di rifare il lavoro due volte. Quando il tipo di comando è chiaro, restano gli errori pratici da evitare.
Gli errori che vedo più spesso nei lavori domestici
La maggior parte dei guasti non nasce da un difetto dell’interruttore, ma da un montaggio fatto in fretta. Nelle ristrutturazioni lo noto subito: il problema non è quasi mai il componente, è il modo in cui è stato trattato il circuito.
- Confondere fase e neutro perché “il colore sembrava giusto”.
- Lasciare rame scoperto fuori dal morsetto.
- Serrrare poco i fili, con il risultato di avere contatti intermittenti.
- Forzare troppi conduttori in una scatola troppo stretta.
- Montare un interruttore con spia o un dimmer senza seguire il relativo schema.
- Dimenticare la foto iniziale e smontare tutto senza riferimenti.
- Rimettere la placca prima di aver fatto una prova reale di accensione e spegnimento.
Un errore meno evidente, ma molto comune, è ignorare il lato estetico-funzionale del posizionamento. Se il comando sta troppo lontano dalla porta o in una posizione poco intuitiva, l’impianto funziona comunque, ma l’uso quotidiano diventa scomodo. Ecco perché, quando progetto o aggiorno un ambiente, ragiono sempre insieme su tecnica e abitudine d’uso. Se invece il dubbio riguarda l’impianto in sé, non il solo comando, meglio fermarsi.
Quando fermarsi e chiamare un elettricista
Io mi fermo senza esitazioni quando trovo segnali che indicano un problema più ampio del semplice cambio frutto. Un interruttore si sostituisce con relativa facilità solo se l’impianto è leggibile e i conduttori sono in ordine.
- I fili sono induriti, anneriti o con isolamento rovinato.
- Nella scatola arrivano più circuiti e non è chiaro quale sia quello della luce.
- Il differenziale o il magnetotermico scatta appena riattivi la corrente.
- Devi creare un nuovo punto luce e non stai solo sostituendo un vecchio comando.
- Hai un impianto molto vecchio con colori non standard o giunte improvvisate.
- Il comando è in bagno, in esterno o in un ambiente con condizioni particolari.
In questi casi il problema non è più il singolo frutto, ma la qualità complessiva del circuito. Forzare un cablaggio incerto per “farlo funzionare” è la scelta peggiore: spesso la lampada si accende, ma il difetto resta nascosto. E quando un difetto resta nascosto, si presenta nel momento meno comodo.
Se stai ristrutturando, fai lavorare insieme impianto e ambiente
Quando il punto luce fa parte di una ristrutturazione, io sfrutto l’occasione per sistemare anche ciò che normalmente viene trascurato: altezza del comando, posizione rispetto alla porta, profondità della scatola, finitura della placca e logica dei punti luce. La CEI 64-8 indica il comando in prossimità della porta proprio perché è il punto più naturale da raggiungere, e questa regola ha senso anche dal lato abitativo, non solo tecnico.
Se il locale cambia funzione, cambia anche il modo in cui lo vivi. Un corridoio corto può richiedere un comando semplice e immediato, una camera può beneficiare di un deviatore vicino al letto, una zona giorno può richiedere una disposizione più ordinata per non spezzare il muro con soluzioni casuali. Quando impianto e arredo lavorano insieme, il risultato è più pulito e più comodo da usare ogni giorno.
Per questo, quando valuto il cablaggio di un interruttore, non guardo solo il frutto ma l’intero contesto: posizione, schema, manutenzione futura e qualità del montaggio. Se il circuito è semplice, la procedura resta lineare; se qualcosa non torna, conviene fermarsi e verificare meglio. È il modo più rapido per ottenere un punto luce affidabile e un impianto che non dia sorprese nel tempo.
