Nel rifacimento di un impianto o nell’aggiunta di una linea a tre fasi, la codifica dei conduttori non è un dettaglio estetico: incide su sicurezza, manutenzione e tempi di intervento. Qui chiarisco quali colori si usano oggi in Italia, come leggere le eccezioni degli impianti datati e quando il controllo strumentale conta più della semplice osservazione dei cavi. Se stai lavorando su un quadro, su una dorsale o su una derivazione trifase, trovi indicazioni pratiche e utili sul campo.
Le regole da ricordare prima di mettere mano a un trifase
- Giallo-verde riservato al conduttore di protezione, senza eccezioni operative in cantiere.
- Blu per il neutro; in un impianto nuovo non va usato con leggerezza per altre funzioni.
- Marrone, nero e grigio sono i colori più usati per le fasi nei sistemi trifase moderni.
- Il colore identifica la funzione del conduttore, non la sequenza elettrica delle fasi.
- Negli impianti vecchi o misti il colore è solo un indizio: prima si verifica, poi si collega.
- In manutenzione e ristrutturazione, etichette e misure contano quanto la codifica visiva.
Come si leggono i colori in un impianto trifase moderno
In un impianto trifase attuale io parto sempre da una distinzione semplice: protezione, neutro e fasi non hanno lo stesso ruolo, quindi non possono avere la stessa logica di identificazione. In Italia la lettura pratica è questa: giallo-verde per la terra, blu per il neutro e marrone, nero o grigio per le fasi.
| Funzione | Colore di riferimento | Nota pratica |
|---|---|---|
| Conduttore di protezione | Giallo-verde | Va riservato solo a questa funzione, per tutta la lunghezza del cavo. |
| Neutro | Blu | Serve a riconoscere subito il ritorno di sistema nei circuiti in alternata. |
| Fasi | Marrone, nero, grigio | Sono i colori più usati nei nuovi cablaggi trifase, ma non indicano da soli l’ordine L1, L2, L3. |
Il punto che più spesso viene frainteso è questo: il colore non certifica la sequenza di rotazione. Un cavo marrone non è automaticamente “la prima fase” e un nero non è per forza “la seconda”. Se alimento un motore o rimetto in servizio una linea di potenza, la sequenza si controlla con lo strumento, non con l’occhio.
Questa impostazione vale soprattutto nei lavori recenti o nei rifacimenti fatti bene. Quando però entro in un edificio già vissuto, la questione diventa più delicata, perché il colore va interpretato nel contesto dell’impianto e non letto in modo astratto.
Impianti nuovi e impianti datati non si leggono allo stesso modo
Nei lavori di ristrutturazione la prima domanda non è “che colore vedo?”, ma “da quando esiste questa tratta?”. Prima del passaggio agli schemi più uniformi, negli impianti italiani si trovavano colori molto più variabili, e negli edifici vecchi è normale incontrare neutri non blu o conduttori di protezione non giallo-verdi, soprattutto se l’impianto non è mai stato aggiornato in modo serio.
| Situazione | Cosa posso trovare | Come mi comporto |
|---|---|---|
| Impianto recente | Codifica coerente e leggibile lungo tutta la linea | Seguo la convenzione moderna e verifico solo la corrispondenza ai morsetti. |
| Ristrutturazione parziale | Tratti nuovi e tratti vecchi nello stesso circuito | Tratto ogni sezione come un caso a parte e ri-identifico i punti critici. |
| Impianto molto datato | Colori oggi non più consigliati o non uniformi | Non mi fido del solo colore: faccio misure e, se serve, aggiorno marcature e conduttori. |
Qui c’è un caso concreto che incontro spesso: in alcuni sistemi senza neutro, soprattutto in impianti vecchi o non lineari, il blu può comparire anche su una fase. Non è la soluzione che preferisco in un lavoro nuovo, ma spiega perché in manutenzione non bisogna mai dare nulla per scontato. Se il quadro è stato ampliato nel tempo, una parte può essere “moderna” e un’altra no, e la confusione nasce proprio in quel punto di passaggio.
Da qui si capisce perché cavi unipolari, multipolari e quadri elettrici non si leggono tutti nello stesso modo: il supporto fisico cambia, ma la necessità di identificare bene i conduttori resta identica.
Cavi unipolari, multipolari e quadri elettrici non si leggono allo stesso modo
Io distinguo sempre tra il colore del singolo conduttore e la leggibilità complessiva del sistema. Sono due livelli diversi. Un cavo può essere perfettamente colorato, ma se il quadro non è etichettato bene o se le estremità non sono marcate, l’impianto resta poco chiaro.
Cavi unipolari

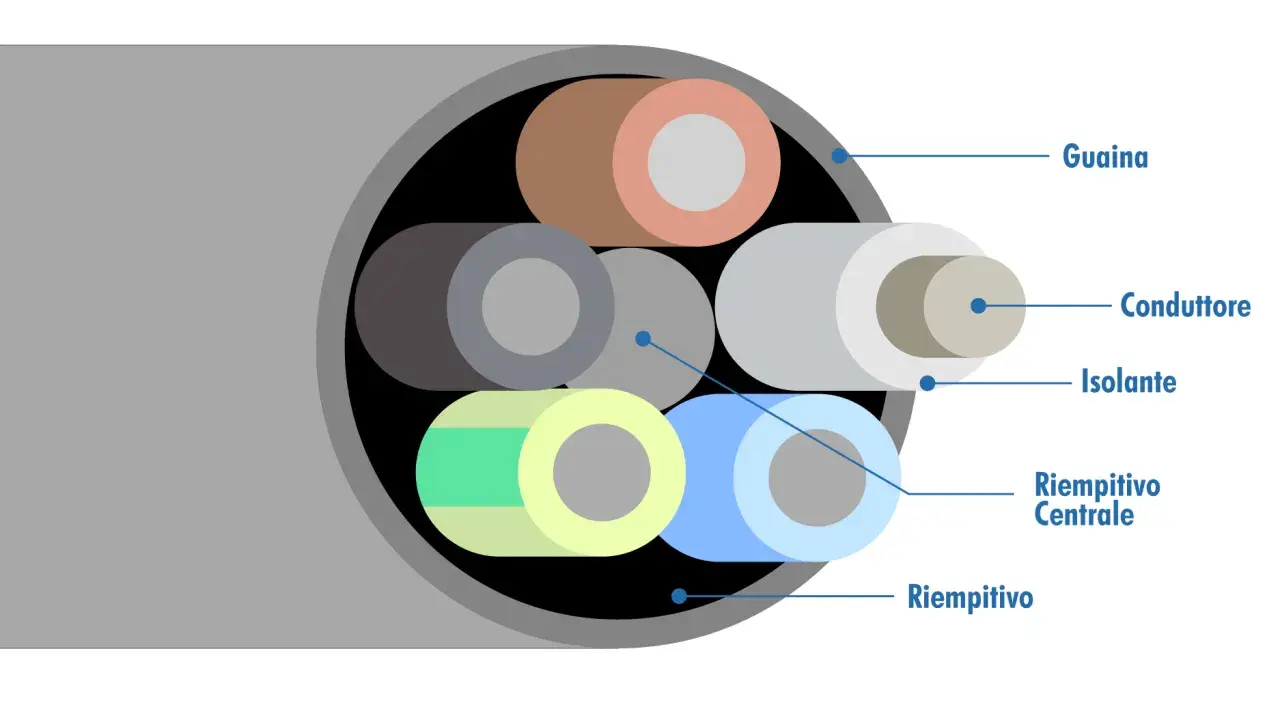

Nei cavi unipolari il vantaggio è immediato: ogni funzione può avere il suo colore e la lettura è rapida. In un trifase moderno mi aspetto spesso marrone, nero e grigio per le tre fasi, blu per il neutro e giallo-verde per la protezione. Se il cavo ha una guaina uniforme, io controllo che le estremità siano marcate in modo visibile e coerente, perché è lì che si evita l’equivoco in manutenzione.
Cavi multipolari
Con i multipolari la gestione è più delicata, soprattutto quando il numero di anime cresce. Nei cablaggi più complessi, oltre una certa soglia, si passa spesso a conduttori neri numerati, mantenendo comunque il giallo-verde per la terra. Questo è utile nelle dorsali lunghe, nei passaggi tecnici e nei contesti industriali, dove il colore da solo non basta più a raccontare il circuito.
Leggi anche: Collegare interruttore luce - Guida rapida e sicura
Quadri e morsetti
Nel quadro elettrico la codifica visiva deve essere accompagnata da sigle, morsetti ordinati e schema aggiornato. Io considero il quadro leggibile solo quando colore, sigla e funzione coincidono. Se uno dei tre elementi manca, il lavoro si può fare comunque, ma la manutenzione futura diventa più lenta e più esposta all’errore.
Ed è proprio qui che vedo gli sbagli più frequenti: non nascono quasi mai da mancanza di norma, ma da abitudine, fretta o riutilizzo superficiale di ciò che c’era già.
Gli errori che vedo più spesso in cantiere
- Usare il giallo-verde per altro: è l’errore più grave, perché il conduttore di protezione deve restare inequivocabile.
- Riutilizzare il blu senza criterio: in un impianto nuovo il blu va trattato come neutro, non come colore generico disponibile.
- Confondere il colore con la sequenza di fase: marrone, nero e grigio aiutano a identificare le fasi, ma non ti dicono il verso di rotazione.
- Lasciare un impianto misto senza ri-marcatura: se convivono parti vecchie e nuove, il rischio di errore cresce subito.
- Affidarsi solo a fascette terminali: una marcatura alle estremità è utile, ma non compensa un percorso interno confuso o incoerente.
Il problema non è solo tecnico. Un cablaggio poco leggibile allunga ogni intervento successivo, complica la ricerca guasti e aumenta la probabilità di collegare male un carico o un comando. Per questo io considero la coerenza cromatica un investimento di tempo, non un vezzo da perfezionisti.
Quando il colore non basta, però, non si va a intuito: si misura. Ed è lì che l’impianto mostra davvero come è stato costruito.
Quando il colore non basta e serve misurare davvero
Un cercafase può dirmi se un conduttore è in tensione, ma in trifase non mi dà la fotografia completa. Se devo verificare una linea, io seguo una sequenza molto concreta: identifico i conduttori, controllo la continuità, confronto i capi del cavo e poi, se c’è un motore o una macchina rotante, verifico anche l’ordine delle fasi con uno strumento adatto.
- Verifico se il sistema è 3P, 3P+N o 3P+N+PE.
- Controllo che il blu sia davvero neutro e che il giallo-verde sia davvero protezione.
- Confronto i colori alle due estremità del tratto, non solo in un punto del quadro.
- Misuro la sequenza delle fasi se il carico è sensibile al verso di rotazione.
- Aggiorno etichette e schema quando trovo una discrepanza.
In pratica, il colore mi orienta; la misura mi conferma. Questo vale ancora di più nei lavori di rinnovo, dove il rischio non è solo sbagliare collegamento, ma ereditare un errore vecchio e renderlo invisibile sotto una nuova finitura. Se devo scegliere tra fidarmi del cavo o fidarmi dello strumento, scelgo sempre lo strumento.
La regola pratica che applico per chiudere un lavoro senza ambiguità
Prima di chiudere una linea trifase io ripasso sempre la stessa checklist, breve ma concreta:
- Giallo-verde solo per la protezione.
- Blu solo per il neutro, salvo casi particolari davvero giustificati e ben marcati.
- Marrone, nero e grigio per le fasi nei cablaggi moderni.
- Marcatura chiara alle estremità di ogni cavo unipolare o tratto riutilizzato.
- Controllo strumentale prima dell’entrata in servizio, soprattutto con motori e quadri misti.
Se c’è un principio che secondo me vale più di tutti gli altri, è questo: il colore serve a rendere l’impianto leggibile, non a sostituire la verifica. Quando codifica visiva, marcatura e misure lavorano insieme, il risultato è un impianto più sicuro, più pulito da manutenere e molto meno esposto a errori nei futuri interventi.
